| Τροποποιημένο: | 1 |
| τιμή: | Διαπραγματεύσιμα |
| τυποποιημένη συσκευασία: | Καρτόνι |
| Προθεσμία παράδοσης: | 90 ημέρες |
| μέθοδος πληρωμής: | L/C, T/T, D/P, D/A |
| Ικανότητα εφοδιασμού: | 1 σετ/σετ κάθε 15-35 ημέρες |

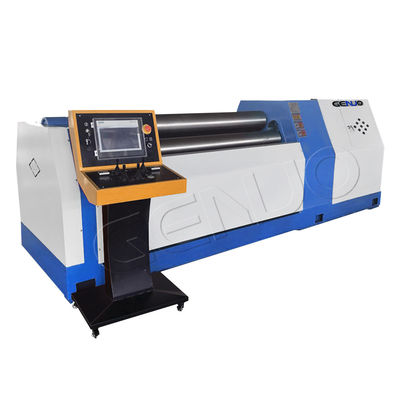

Η υδραυλική μηχανή laminating CNC HC4R σειράς 4 έχει τη λειτουργία προελαστικοποίησης της άκρης της πλάκας και τη λειτουργία laminating CNC.It μπορεί να τροφοδοτήσει τη μεταλλική πλάκα σε ένα χρόνο,και μπορεί να ολοκληρώσει την προ-ένδρωση και το σχηματισμό κυλίνδρων του εργασιακού στοιχείου χωρίς να γυρίζει την κεφαλή.
Ο άνω κύλινδρος λειτουργίας της μηχανής είναι ο κύριος κύλινδρος κίνησης, ενώ ο κάτω κύλινδρος και οι δύο πλευρές του κύλινδρου είναι υδραυλικά κινούμενα.Η μετατόπιση του ανελκυστήρα ελέγχεται από τον υπολογιστή και ισοπεδωθεί αυτόματαΗ οθόνη δείχνει την ακρίβεια συγχρονισμού ± 0,1 mm. Η κλίση και η επαναφορά του σώματος ρουλεμάν είναι υδραυλική μετάδοση.η ζυγαριά του άνω κυλίνδρου είναι εξοπλισμένη με μηχανισμό ισορροπίαςΗ μηχανή είναι εξοπλισμένη με συσκευή ασφαλείας και είναι ασφαλής.
Λόγω της πλήρους λειτουργίας, της υψηλής ακρίβειας και της εύκολης στη χρήση λειτουργίας, η συσκευή αυτή είναι η ιδανική σύγχρονη συσκευή περιτύλιξης CNC.Είναι το ιδανικό μοντέλο για την έλαση κυκλικών και τόξων εργαλείων σε ενεργειακή, μεταφορών, πετρελαίου, χημικών, λέβητα, ναυπηγικής, υδροηλεκτρικής και μεταλλικών κατασκευών.
| Κανονικός εξοπλισμός | Προαιρετικός εξοπλισμός |
|---|---|
| ▲ Ελεγκτής PLC της SIEMENS, οθόνη αφής | △ Σύστημα ελέγχου CNC της SIEMENS |
| ▲ 42CrMo στερεό ρολό σφυρηλατηρίου | △ Κεντρικά και πλευρικά στηρίγματα |
| ▲ Ηλεκτρικά εξαρτήματα Schneider & Omron | △ Συστήματα αυτόματης φόρτωσης και εκφόρτωσης |
| ▲ Υδραυλικές βαλβίδες YUKEN, δαχτυλίδι σφράγισης NO.K | △ Μηχανοκίνητα τραπέζια τροφοδοσίας και τετραγωνισμού |
| ▲ NSK διπλής σειράς σφαιρικό ρουλεμάνιο | △ Πλευρικοί κινητήρες ρολ |
| ▲ Tamagawa ακριβής περιστρεφόμενος κωδικοποιητής | △ Προστασία για ζεστό έλαση |
| ▲ Σημαντικός κινητήρας της SIEMENS,ηλιακή αντλία | △ Ενοποιημένο σύστημα συγκόλλησης |
| ▲ υδραυλικός κινητήρας iNi, πλανητικός μειωτής Peika | △ Αυτοματοποιημένο σύστημα λίπανσης |
| ▲ Κινητή κονσόλα ελέγχου που τοποθετείται σε τροχό | △ Αυτοματοποιημένος εκτοξευτής |
| ▲ Κεντρική χειροκίνητη λίπανση | △ Προσαρμοσμένα χρώματα |
|
Εργασιακό ρόλο
Ο κυλίνδρος είναι το σημαντικότερο συστατικό της κυλίνδριας μηχανής, η ποιότητα και η απόδοσή του έχει άμεση επίδραση στην υπηρεσία Οι ρόλοι εργασίας είναι κατασκευασμένοι από υψηλής αντοχής υλικό υψηλής ποιότητας χάλυβα 42CrMo, μετά τη σφυρηλάτηση, την ακατέργαστη, την ανάψωση και την θέρμανση, HB240 ~ 300,Τελειοποίηση μετά την ανάμεση σβήσιμη συχνότητα HRC47-58, σύμφωνα με τα πρότυπα JB/ZG4289-86. |
|
Ηλεκτρικά εξαρτήματα
Η Γερμανία Ηλεκτρικά εξαρτήματα της SIEMENS εξασφαλίζουν την σταθερή λειτουργία της μηχανής.Η ενσωματωμένη μονάδα ελέγχου της ομάδας υδραυλικών βαλβίδων κάνει το διακινούμενο μπλοκ να κινείται ομαλά και με ακρίβειαΚαι ο χειριστής και όλα τα μέρη της μηχανής έπαιξαν μια καλή προστασία.
|
|
Σύστημα ελέγχου CNC
Χάρη στον έλεγχο CNC και τον PLC της SIEMENS. Εξαιρετική διεπαφή χειρισμού HMI. Κάντε τη μηχανή κάμψης να λειτουργεί όπως θέλετε.Η έξυπνη γραμμή της SIEMENS παρέχει μια φιλική διεπαφή για τους χρήστες για την παρακολούθηση της λειτουργίας των μηχανών στο σύστημα ελέγχου.
GENUO Μηχανή κυλίνδρου εξοπλισμένη με ειδικό ανεξάρτητο πάνελ χειρισμού και αυτόματο πρόγραμμα κυλίνδρου ώστε να μπορεί να πραγματοποιήσει λειτουργία με ένα κουμπί.Αυτό το μηχάνημα μπορεί αυτόματα κυλίνδρων και σχηματισμού σε μια φορά.
Δυναμικές λειτουργίες αποθήκευσης και ανάκλησης δεδομένων, εκατοντάδες προγράμματα για άριες προδιαγραφές αυτοματοποιημένου κυλίσματος.Το σύστημα είναι συμβατό με προγράμματα χειροκίνητης λειτουργίας και μπορεί να λειτουργεί χειροκίνητα όταν απαιτείται.
Ταυτόχρονα, το λογισμικό διαμόρφωσης παρέχει επίσης στους χρήστες διάφορες λειτουργίες, όπως διαχείριση τύπων, διαχείριση επιπέδου ασφαλείας, διαχείριση γλώσσας κλπ.
Γύρισμα κυλίνδρων
Υδραυλικός κινητήρας - Πλανητικό κιβώτιο ταχυτήτων - Εργασιακό ρόλο
Ο άνω κυλίνδρος είναι ένας κυλίνδρος που οδηγεί ένα μηχανισμό κάμψης 4 κυλίνδρων.όχι μέσω του ενδιάμεσου κιβωτίου μετάδοσης, η οποία είναι η πιο εξοικονόμηση ενέργειας μέθοδος κίνησης.
Ο υδραυλικός κινητήρας είναι εξοπλισμένος με άμεσο φρένο για να επιτρέπει στην ρολή να σταματήσει με ακρίβεια στην κατάσταση πριν από την κάμψη.
Υδραυλικό σύστημα
Κάθε κυκλώμα ελαίου διοχετεύεται με δύο ελαφρυντικές πύλες για τον έλεγχο της πίεσης. Η μέγιστη πίεση ρύθμισης για κάθε κυκλώμα ελαίου είναι 25 MPa. η οποία είναι κυρίως για τον έλεγχο της πίεσης του κυλίνδρου.και η άλλη βαλβίδα ανακούφισης ρυθμίζεται σε 16 MPa, κυρίως για τον έλεγχο της πίεσης του κυλίνδρου ανατροπής και της πίεσης του κυλίνδρου εξισορρόπησης.οι αισθητήρες μετατόπισης υψηλής ακρίβειας είναι εγκατεστημένοι στα αριστερά και στα δεξιά ράφια και στα πλαίσια κλίσηςΜέσα από τους αισθητήρες πίεσης, το σύστημα ελέγχου μικρουπολογιστή ανιχνεύει και ρυθμίζει τις κινήσεις των κύκλων του κυλίνδρου πετρελαίου για να επιτύχει την ακρίβεια και των δύο τερμάτων των ρολ.
Πλεονέκτημα του υδραυλικού μας συστήματος:
α. υιοθετείται η μοναδική τεχνολογία προεκφόρτωσης για την αποτελεσματική αποφυγή υδραυλικού σοκ και τη βελτίωση της ζωής
του αγωγού και των σφραγίδων.
Τα υδραυλικά εξαρτήματα υιοθετούν την ιαπωνική μάρκα YUKEN και NO.K.
σταθερότητα του υδραυλικού συστήματος.
Κάθε πύλη εισόδου και εξόδου του υδραυλικού συστήματος είναι εφοδιασμένη με αντίστοιχα σημεία ανίχνευσης, τα οποία
Η αντλία πετρελαίου υιοθετεί χαμηλότερο τύπο τοποθέτησης και θετική πίεση απορρόφησης πετρελαίου.και όλες οι συσκευές μετάδοσης μπορούν να προειδοποιήσουν αυτόματα για λάθη.
Το μηχάνημα αποτελείται από τετράτροχο μηχανισμό κάμψης πλάκας, η δομή του παρουσιάζεται ως σχέδιο, το άνω ρόλο ως ρολό πρωτοβουλίας, το κάτω ρόλο και οι πλευρικοί ρόλοι ως τροχοφόροι ρόλοι· ο άνω ρόλος είναι σταθερός,Το κάτω ρόλο κάνει κίνηση πάνω και κάτω.Ο άνω κυλίνδρος είναι μηχανική πρωτοβουλία, ενώ ο κάτω κυλίνδρος και οι πλευρικοί κυλίνδροι κινούνται από τριβή από πλάκα και κυλίνδρους.Κατωτέρω ρολόι και πλευρικά ρολάρια κινούνται από υδραυλική δεξαμενή πετρελαίου για να κάνουν κίνηση ανύψωσης.
Το άνω ρουλένιο και η δεξαμενή ελαίου τοποθετούνται στην αριστερή και δεξιά πλευρά του πλαισίου του μηχανήματος.
|
1- Γυρίστε τον κύλινδρο. |
7Δεξιά κάμερα. 8Σύστημα εξισορρόπησης 9. Συσκευή που οδηγείται από άνω ρόλο 10. Υπογενέστερη τροχοφόρα συσκευή [Επιλογή] 11Κύλινδρο πλευρικού κυλίνδρου 12. Κάτω κυλίνδρος κυλίνδρου |
13. Κάτω πλαίσιο 14Σύστημα πλευρικής υποστήριξης[Διαλογικό] 15. Σύστημα στήριξης στην κορυφή[Διαφορετικό] 16Ηλεκτρική τροφοδοσία Ηλεκτρικός ρολ [Επιλογή] 17Υδραυλικό σύστημα 18Ηλεκτρονικό σύστημα ελέγχου |
| Προδιαγραφές | Μέγιστο πάχος πριν από την κάμψη | Μέγιστο πάχος κυλίνδρου | Μέγιστο πλάτος τροχιάς | Περιορισμός απόδοσης πλάκας | Ταχύτητα τροχιάς | Επάνω διαφάνεια κυλίνδρου | Κατώτερη διαφάνεια κυλίνδρου | Διάγραμμα πλευρικού κυλίνδρου | Δύναμη κινητήρα |
| (μμ) | (μμ) | (μμ) | (MPA) | (m/min) | (μμ) | (μμ) | (μμ) | (KW) | |
| HC4R-6X2000 | 6 | 6 | 2000 | 265 | 5.5 | 180 | 180 | 145 | 5.5 |
| HC4R-6X2500 | 6 | 6 | 2500 | 265 | 5 | 210 | 210 | 165 | 7.5 |
| HC4R-8X2000 | 6 | 8 | 2000 | 265 | 5 | 215 | 215 | 165 | 11 |
| HC4R-8X2500 | 6 | 8 | 2500 | 265 | 5 | 230 | 230 | 180 | 11 |
| HC4R-12X2000 | 10 | 12 | 2000 | 265 | 5 | 260 | 260 | 200 | 18.5 |
| HC4R-12X2500 | 10 | 12 | 2500 | 265 | 5 | 280 | 280 | 220 | 18.5 |
| HC4R-16X2000 | 12 | 16 | 2000 | 265 | 5 | 280 | 280 | 220 | 18.5 |
| HC4R-16X2500 | 12 | 16 | 2500 | 265 | 5 | 330 | 330 | 260 | 22 |
| HC4R-16X3200 | 12 | 16 | 3200 | 265 | 5 | 360 | 360 | 280 | 30 |
| HC4R-20X2000 | 16 | 20 | 2000 | 265 | 5 | 330 | 330 | 260 | 22 |
| HC4R-20X2500 | 16 | 20 | 2500 | 265 | 5 | 360 | 360 | 280 | 30 |
| HC4R-25X2000 | 20 | 25 | 2000 | 265 | 5 | 360 | 360 | 280 | 30 |
| HC4R-25X2500 | 20 | 25 | 2500 | 265 | 4.5 | 410 | 400 | 320 | 37 |
| HC4R-30X2000 | 25 | 30 | 2000 | 265 | 4.5 | 410 | 400 | 320 | 37 |
| HC4R-30X2500 | 25 | 30 | 2500 | 265 | 4.5 | 470 | 470 | 390 | 37 |
| HC4R-30X3000 | 25 | 30 | 3000 | 265 | 4.5 | 560 | 520 | 420 | 45 |
| HC4R-40X2500 | 35 | 40 | 2500 | 265 | 4.5 | 560 | 520 | 420 | 45 |
| HC4R-40X3000 | 35 | 40 | 3000 | 265 | 4.5 | 650 | 580 | 480 | 55 |
| HC4R-50X2000 | 40 | 50 | 2000 | 265 | 4 | 650 | 620 | 500 | 55 |
| HC4R-50X3000 | 40 | 50 | 3000 | 265 | 3.5 | 720 | 650 | 520 | 55 |
| HC4R-60X3000 | 50 | 60 | 3000 | 265 | 3.5 | 750 | 710 | 560 | 75 |
| HC4R-70X3000 | 60 | 70 | 3000 | 265 | 3 | 750 | 720 | 600 | 75 |
| HC4R-80X3000 | 70 | 80 | 3000 | 265 | 3 | 800 | 780 | 620 | 75 |
| HC4R-90X3000 | 80 | 90 | 3000 | 265 | 3 | 840 | 820 | 660 | 90 |
| HC4R-100X3000 | 85 | 100 | 3000 | 265 | 3 | 900 | 880 | 700 | 90 |
| HC4R-120X3000 | 100 | 120 | 3000 | 265 | 3 | 1020 | 980 | 800 | 132 |
