| Τροποποιημένο: | 1 |
| τιμή: | Διαπραγματεύσιμα |
| τυποποιημένη συσκευασία: | Καρτόνι |
| Προθεσμία παράδοσης: | 90 ημέρες |
| μέθοδος πληρωμής: | L/C, T/T, D/P, D/A |
| Ικανότητα εφοδιασμού: | 1 σετ/σετ κάθε 15-35 ημέρες |

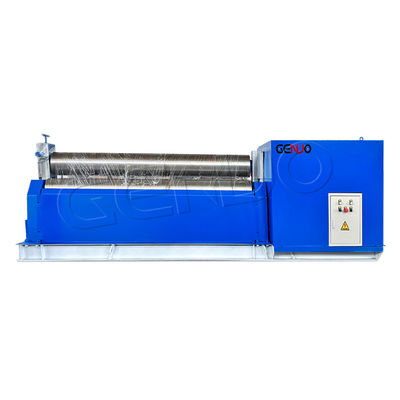

Γενούο Μηχανική συμμετρία MS3R Σειρά 3 Ρολέρ πλάκας Rolling Machine.
Μηχανή κυλίας πλάκας σειράς MR3R με μηχανική κίνηση και υιοθετεί συμμετρική δομή 3 κυλίνδρων με τον άνω κυλίνδρο να κινείται κατακόρυφα στο κέντρο μεταξύ των δύο κατώτερων κυλίνδρων,που επιτυγχάνεται με την κίνηση της βίδεςΤο νάτλο, το σκουλήκι και η μολύβδης βίδα, οι δύο κατώτεροι κυλίνδροι περιστρέφονται και παρέχουν στα υλικά της πλάκας ροπή μέσω του
η δέσμευση του κιβωτίου εξόδου του διαμεσολαβητή με το κιβώτιο των κατώτερων κυλίνδρων.
Όταν αφαιρούνται τα εργασιακά κομμάτια, μπορεί να διαχωρίζεται ο άνω ρόλος.
Κατόπιν αιτήματος, μπορούμε να εγκαταστήσουμε είδη πλευρικών τροχών για να λυγίσει διαφορετικούς τύπους φύλλου μετάλλου.
Αυτό το μηχάνημα έχει τα πλεονεκτήματα της απλής δομής, της σταθερότητας και της εύκολης λειτουργίας.
• Σημείωση:οι προδιαγραφές που υπερβαίνουν τα 25×2500 υιοθετούν υδραυλική εκκένωση κατά την ανατροπή.
• Οι ειδικές προδιαγραφές μπορούν να προσαρμοστούν, το μήκος μεταξύ 1000-4000 mm είναι προαιρετικό.
| Κανονικός εξοπλισμός | Προαιρετικός εξοπλισμός |
|---|---|
| ▲ Ασύρματο τηλεχειριστήριο κουμπιού | △ Πίνακας ελέγχου ψηφιακής οθόνης |
| ▲ C45 σκληρό σβήσιμο και θέρμανση ρολόι | △42CrMo στερεό ρολό σφυρηλατηρίου |
| ▲ Ηλεκτρικά εξαρτήματα Schneider & Omron | △Με κινητήρα σε πλευρικούς ρολ |
| ▲ Προστατευτικό εξοπλισμό από κράμα χαλκού | △Τεμαχικό δαχτυλίδι κυλίνδρων |
| ▲ NSK Δύο σειρές αυτοκατατάταξης ρουλεμάν | △Κεντρική χειροκίνητη λίπανση |
| ▲ Κλειστό κάλυμμα φύλλου | △Προσαρμοσμένα χρώματα |
|
Εργασιακό ρόλο
Ο κυλίνδρος είναι το σημαντικότερο συστατικό της κυλίνδριας μηχανής, η ποιότητα και η απόδοσή του έχει άμεση επίδραση στην υπηρεσία
Οι ρόλοι εργασίας είναι κατασκευασμένοι από υψηλής αντοχής υλικό υψηλής ποιότητας χάλυβα 42CrMo, μετά τη σφυρηλάτηση, την ακατέργαστη, την ανάψωση και την θέρμανση, HB240 ~ 300,Τελειοποίηση μετά την ανάμεση σβήσιμη συχνότητα HRC47-58, σύμφωνα με τα πρότυπα JB/ZG4289-86. |
|
Ηλεκτρικά εξαρτήματα
Τα εξαρτήματα της Schneider Electric εξασφαλίζουν την σταθερή λειτουργία της μηχανής.Η ενσωματωμένη μονάδα ελέγχου της ομάδας υδραυλικών βαλβίδων κάνει το διακινούμενο μπλοκ να κινείται ομαλά και με ακρίβειαΚαι ο χειριστής και όλα τα μέρη της μηχανής έπαιξαν μια καλή προστασία.
|
|
Γύρισμα κυλίνδρων
Μηχανή βήματος- Πλανητικό κιβώτιο ταχυτήτων - Εργασιακό ρόλο
Η συμμετρική γεωμετρία στην κίνηση του κυλίνδρου που χαρακτηρίζεται από τους κυλίνδρους κάμψης 3 κυλίνδρων της σειράς εξασφαλίζει τη βέλτιστη έλξη.ενώ το σταθερό κάτω ρολό μπορεί να συνειδητοποιήσει το ρολό πλάκας με στροφή μπροστά και πίσωΗ σειρά αυτοαποκατάταξης του άνω κυλίνδρου με χαμηλή αντίσταση παίζει σημαντικό ρόλο στη στήριξη και την πρόληψη της γλιστρίσεως του φύλλου στο μέγιστο βαθμό.
Το μηχάνημα είναι μια συμμετρική μηχανική δομή τριών κυλίνδρων. Ο άνω κυλίνδρος κινείται πάνω και κάτω στο κέντρο των δύο κατώτερων κυλίνδρων.Οι δύο κάτω κυλίνδροι χρησιμεύουν ως οι κύριοι κυλίνδροι κίνησηςΜε την εμπλοκή, περιστρέφεται μεταξύ του κιβωτίου εξόδου του κιβωτίου και του κάτω κύλισης, παρέχοντας έτσι ροπή στην πλάκα κάμψης.
| Κεντρικός κινητήρας | Ρολίστικα ρουλεμάν | Ηλεκτρονικά στοιχεία | Πίνακας ελέγχου |
| Ο κύριος κινητήρας περιστρέφει την ισχύ μέσω του μειωτήρα και του τροχού κίνησης. | Ο ευρύς αυτοαποκατάτακτος ρουλευτής κάνει τον ρόλο να περιστρέφεται πιο ομαλά. | Η Schneider Electric διατηρεί τη μηχανή σταθερή λειτουργία και μακρά διάρκεια ζωής. | Ηλεκτρικό πάνελ και τηλεχειριστήριο.Ασφαλές και εύκολο στη λειτουργία. |
| Σχήμα | Μέγιστο πάχος πλάκας (mm) | Μέγιστο πλάτος πλάκας (mm) | Περιορισμός απόδοσης πλάκας (MPa) | Ταχύτητα κύλισης (m/min) | Ημέρα μου. από πλάκα με πλήρες φορτίο (mm) |
Διάμετρος άνω κυλίνδρου (mm) | Διάμετρος κατώτερου κυλίνδρου (mm) | Διαστήματα μεταξύ δύο κατώτερων κυλίνδρων (mm) | Κεντρικός κινητήρας (kW) |
Διάσταση (L×W×H) ((mm) |
| MS3R-6X1500 | 6 | 1500 | 265 | 7.16 | 380 | 180 | 160 | 210 | 5.5 | 3310x1210x1330 |
| MS3R-6X2000 | 6 | 2000 | 265 | 7.16 | 380 | 180 | 160 | 220 | 5.5 | 3810x1210x1330 |
| MS3R-6X2500 | 6 | 2500 | 265 | 7.16 | 500 | 190 | 170 | 260 | 7.5 | 4310x1210x1330 |
| MS3R-6X3200 | 6 | 3200 | 265 | 6.45 | 500 | 240 | 200 | 310 | 11 | 5200x1400x1200 |
| MS3R-8X2000 | 8 | 2000 | 265 | 7.16 | 450 | 190 | 170 | 260 | 7.5 | 3810x1210x1330 |
| MS3R-8X2500 | 8 | 2500 | 265 | 6.45 | 500 | 240 | 200 | 310 | 11 | 4500x1420x1610 |
| MS3R-12X2000 | 12 | 2000 | 265 | 5 | 500 | 240 | 200 | 310 | 11 | 4050x1420x1610 |
| MS3R-12X2500 | 12 | 2500 | 265 | 5 | 750 | 260 | 220 | 330 | 11 | 5000x1500x1300 |
| MS3R-12X3000 | 12 | 3000 | 265 | 5 | 650 | 280 | 240 | 360 | 15 | 5500x1500x1300 |
| MS3R-16X2000 | 16 | 2000 | 265 | 5 | 750 | 260 | 220 | 330 | 11 | 4500x1500x1300 |
| MS3R-16X2500 | 16 | 2500 | 265 | 5 | 750 | 280 | 240 | 360 | 15 | 5000x1500x1300 |
| MS3R-16X3200 | 16 | 3200 | 265 | 5 | 900 | 340 | 280 | 440 | 22 | 6300x1600x1900 |
| MS3R-20X2000 | 20 | 2000 | 265 | 5 | 750 | 280 | 240 | 360 | 15 | 4500x1500x1300 |
| MS3R-20X2500 | 20 | 2500 | 265 | 5 | 850 | 340 | 280 | 440 | 30 | 5600x1600x1900 |
| MS3R-25x2000 | 25 | 2000 | 265 | 5 | 850 | 340 | 280 | 440 | 30 | 5100x1600x1900 |
| MS3R-25x2500 | 25 | 2500 | 265 | 4.5 | 900 | 380 | 300 | 490 | 37 | 6000x4600x2150 |
| MS3R-30x2000 | 30 | 2000 | 265 | 4.5 | 900 | 380 | 300 | 490 | 37 | 5500x1460x2150 |
| MS3R-30X2500 | 30 | 2500 | 265 | 4.34 | 1100 | 460 | 380 | 600 | 45 | 6900x2300x2800 |
| MS3R-30x3000 | 30 | 3000 | 265 | 5 | 1200 | 460 | 400 | 600 | 45 | 7400x2300x2800 |
| MS3R-30x3200 | 30 | 3200 | 265 | 5 | 1200 | 500 | 400 | 600 | 45 | 7600x2300x2800 |
| MS3R-40x2000 | 40 | 2000 | 265 | 5 | 1200 | 480 | 400 | 600 | 45 | 6400x2300x2800 |
